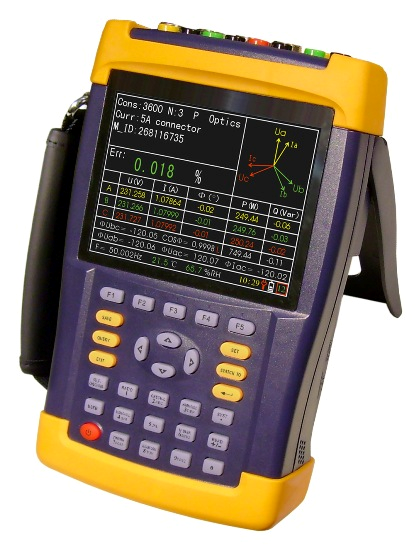

HN2001A手持式三相电能表现场校验仪

功能简介：

多功能电能表现场校验仪配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。同时，多功能电能表现场校验仪配备高精度、高线性度的电压互感器现场测试仪和电流互感器现场测试仪，使仪器对各种参量的测量精度很高。

HN2001A手持式三相电能表现场校验仪功能特点：

1、集低压校表和检测电网中发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题为一体的高精度测试仪器。
2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。
3、精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。
4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式。
5、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。
6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。
7、可采用光电、手动、脉冲等方式进行电能表校验。
8、可显示单相电压、电流波形并可同时显示三相电压、电流波形。
9、采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好
10、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

HN2001A手持式三相电能表现场校验仪技术参数：

1、输入特性
   电压测量范围：0~400V，50V、100V、200V、400V四档。
   电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A(Q)、25A(Q)、100A   (Q)、500A(Q)四个档位。
   相角测量范围：0~359.9°。
   频率测量范围：45~55Hz。
2、准确度
   计量校验部分：
   电压、频率：±0.05%(±0.1%)
   电流、功率：±0.05%(±0.1%)(钳形互感器±0.5%)
   电能：±0.05%(±0.1%)(钳形互感器±0.5%)
   相位：±0.2°
3、电能质量
   基波电压和电流幅值：基波电压允许误差≤0.5%F.S.；基波电流允许误差≤1%F.S.
   基波电压和电流之间相位差的测量误差：≤0.5°
   谐波电压含有率测量误差：≤0.1%
   谐波电流含有率测量误差：≤0.2%
4、重量
   重量：3kg
5、体积
   体积：32cm×24cm×13cm
